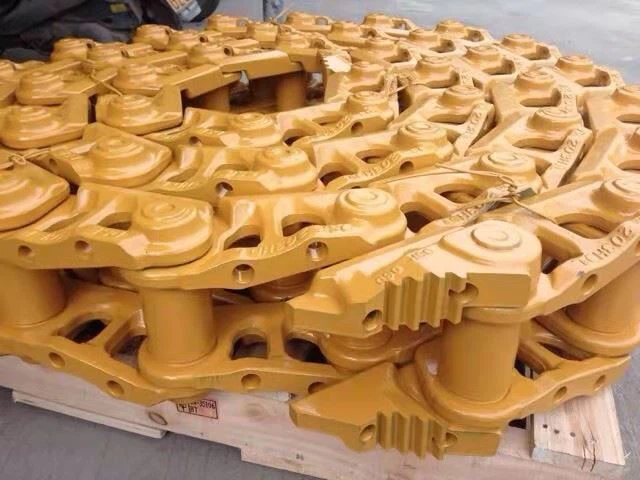

Track Link Asambleja ir sliežu ceļa grupa ar apaviem, ko sauc arī par sliežu ceļa apavu plāksni, sliežu kurpju assy, tā ir viena daļa no šasijas daļas kāpurķēžu smago iekārtu, piemēram, ekskavators, buldozers, celtnis, urbšanas mašīna uc Ekskavatora sliežu ceļa grupa ar apaviem tiek izgatavota ar velmēšanu, apstrādi, termisko apstrādi, krāsošanu utt. Kvalitāte un darba dzīve ir atkarīga no velmēta tērauda kvalitātes, sacietēšanas un rūdīšanas cietības, cietības dziļuma.

Mūsu priekšrocība:

• Materiāls: 35MnB, augsta izturība, nodilumizturīgs tērauds

• Track Bushing: 20CrMo, carburizing ārstēšana gan ārpuses, gan iekšpuses, cietības dziļums 2,5 līdz 3mm.

• Termiskā apstrāde: ūdens dzesēšanas tehnoloģija

• Mehāniskā apstrāde: CNC KONTROLĒTAS MAŠĪNAS

• Ķēdes modeļi: saišu solis no 101 līdz 260mm. .

Apstrādes process:Kalšana —Rough Turning —Termiskā apstrāde—Plūsmas noteikšana — Pabeigt virpošanu — Montāža— Krāsas izsmidzināšana

Ražošanas informācija

Specifikāciju:

Nē	Dimensiju										PIEMĒROJAMĀ PARAUGA
Nē	A	B	C	H	I	O	P	Q	Asv	U U	PIEMĒROJAMĀ PARAUGA
1	101	22	40	55	55	35	32	19	10.5	94	EX35, YC35-6/7
2	135	46	40	80	104	54	35.2	22.3	13.5	140	R60 R60
3	135	46	41	55	85	31.6	35	22.5	12.5	114	Pc40-5 PC40-5
4	135	46	41	63.8	93.8	40.4	35	22.5	12.5	124	PC40-7/8 PC40-7/8
5	135	43.2	42.5	72	99	44	41	24	12.5	141	PC60-5, D20
6	140	52	44	86	86	55	40	28	14.5	139	YC85 YC85
7	154	55	47.5	90	90	56	46.3	30	14.5	158	ex60 ex60
8	154	57	44	73	89	45	41.2	24	14.5	130	PC60-6/7, PC75
9	154	57	44	82.4	112.4	49.4	46.3	30	14.5	170	PC100-3, D31
10	171	60.3	55.57	108	108	58.6	47	30	16.5	170	SK100, SK120
11	171	60.3	55.57	108	108	70	50.3	33.5	16.5	181	EX100, E312, E120B, SH120, EC140
12	171	58.7	56.3	125.4	144.5	83.5	54	36.65	16.5	212	R200, SE210-1, SE210LC, R210LC-2
13	175	57	54	86.4	102.4	50.4	46.3	30	16.5	170	PC100-5/6, PC120-6
14	175	57	54	122.4	158.4	84.6	55	38	18.5	218	HD700, HD770
15	175.4	58.7	57.2	125.4	144.5	77.5	58.75	36.5	18.5	214	EX200-1, SH280
16	190	69	58	119.6	155.6	82.2	58.8	36.6	20.5	220	E200B, SH200, SK200, E320
17	190	62	58	124.4	160.4	81.6	59	38	18.5	220	PC200-3, PC220-1/2/3, EX200-2/5, ZX210
18	190	62	58	124.4	160.4	81.6	59	38	20.5	220	PC200-5/6/7, DH220-5, EX220
19	203	72	58	138.4	178.4	101.6	66.8	44.6	20.5	244	EX300-1, PC300-2
20	203	72	58	138.4	178.4	101.6	66.8	44.6	22.5	244	PC300-5 PC300-5
21	203	72	62	129	179	94	64	42	20.5	235	E325 E325
22	203	76.2	58	148.2	186.2	112.4	66.8	44.6	19.5	254	L35 L38 2006
23	203	72	58	138.4	178.4	101.6	66.8	44.6	18.5	244	D60, D65, TY160
24	203	72	60	146	184	108	66	45	20.5	250	T160, T140, T120
25	203	76.2	58	133.4	171.4	102.4	69.7	44.5	19.5	232	D6D D6D
26	203	68	64	137.3	185.3	101.3	72.7	44.5	20.5	232	D6H D6H
27	216	76.2	63	140.4	178.4	101.6	66.5	44.6	22.5	242	PC300-6/7, EX300-5
28	216	76.2	63	146	184	106	71	47	22.5	252	EX400-1, PC400-1/3, DH450
29	216	76.2	69	140	190	103	68	46	22.5	248	E330 E330
30	216	76.2	63	146	184	106	74.3	47	24.5	252	PC300-3/5, SH330, SH300, PC410-5
31	216	76.2	63	146	184	106	74.3	47	20.5	252	D80, D85, TY220, TY230
32	216	76.2	64.3	146	184	108	71	47.7	19.5	252	D7G D7G
33	228	76.2	71.4	144	184	109	71.5	47	24.5	254	PC400-6 PC400-6
34	228	76.2	71.4	169	219	121.6	79	48.5	24.5	292	D155, D150, TY320
35	228	76.2	71.4	169.8	201.6	121.6	80.4	50.8	23	292	D8k
36	260	76.2	87.3	184.2	235	133	85.3	57	27.5	321	EX700, ZX1000
37	260	76.2	87.3	184.2	235	133	92	57	27.5	321	D355, PD410, D9H, D9G

Paka un serviss

Track Link Uzturēšana

Pirms sliežu ceļa savienojuma iespējošanas vispirms pārbaudiet, vai savienojuma bloks darbojas normāli un vai zāģa ķēdes spriegojums ir normāls.

Pirms iedarbināšanas neaizmirstiet aizvērt ķēdes bremzi, lai apturētu sliežu ceļa savienojuma montāžu un novērstu briesmas startēšanas laikā. Bet atskrūvējiet ķēdes bremzi pirms darba, pretējā gadījumā gultnis tiks bojāts.

Kad sliežu ceļa saites montāža rotē, uzmanieties, lai berzēt pret zemi vai citiem objektiem.

Saite montāža būtu ietied un piemēro ar anti-rūsas krāsu savlaicīgi. Kad sliežu ceļa saišu montāža ir noso rūsēta, tā ir jāaizstāj laikā, lai uzlabotu darba efektivitāti.

Pārbaudiet un uzturiet saites montāžu bieži, salabojiet to laikā, ja ir bojāta saite vai atvienošana, un uzziniet cēloni.
